機床型號 |
Item |

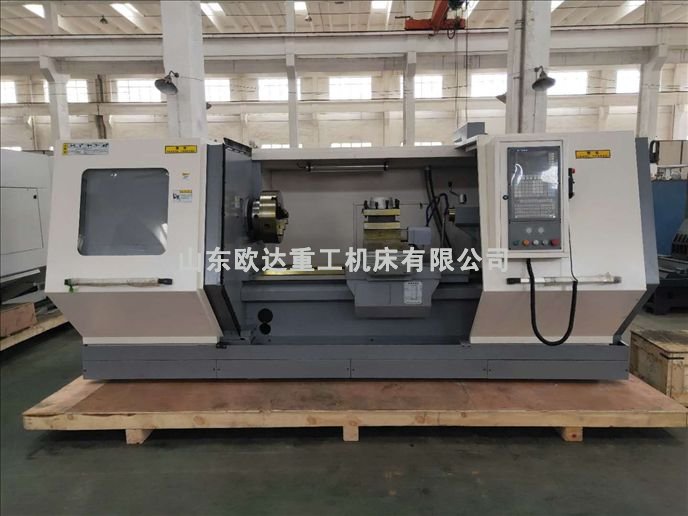

CK6180數控車床 |
|
床身最大回轉直徑mm |
Swing over bed(mm) |
800 |
|
托板上最大回轉直徑mm |
Max rotative diameter on carriage(mm) |
4800 |
|
最大加工長度mm |
Max processing length(mm) |
1000/1500/3000 |
|
主軸傳動形式 |
Form of main transmission |
三檔機械變速，變頻無極調速/Three mechanical transmission,Frequency conversion in stepless way |
|
主軸轉速級數 |
Number of spindle speed |
無極/Infinite variable |
|
主軸轉速r/min |
Spindle speed range(r/min) |
25-850 |
|
數控車床CK6163/CK6180/CK61100/CK6140/CK6150的主軸頭形式 |
Spindle nose |
C11 |
|
主軸孔前端錐度 |
Taper of spindle hole |
公制(metric system)120 1:20 |
|
主軸通孔直徑mm |
Through-hole diameter of spindle(mm) |
100 |
|
主電機功率KW |
Main motor power(kw) |
11 |
|
X/Z軸定位精度mm |
X/Z Positioning precision(mm) |
0.025/0.03 |
|
X/Z軸重復定位精度mm |
X/Z Repeatability precision(mm) |
0.01/0.015 |
|
工件加工精度 |
Processing precision |
IT6-IT7 |
|
數控車床CK6163/CK6180/CK61100/CK6140/CK6150的工件表面粗糙度 |
Rough degree of processing surface |
Ra1.6 |
|
X快移速度mm/min |
X-axis rapid traverse rate(mm/min) |
4000 |
|
Z快移速度mm/min |
Z-axis rapid traverse rate (mm/min) |
5000 |
|
尾座套筒直徑mm |
Dia.of tailstock sleeve(mm) |
100 |
|
數控車床CK6163/CK6180/CK61100/CK6140/CK6150的尾座套筒內孔錐度 |
Taper of tailstock sleve |
MT6# |
|
尾座套筒移動量mm |
Tailstock sleeve stroke(mm) |
250 |
|
刀架形式 |
Type of tool carrier |
電動立式四工位刀架（Vertical 4 position electrical tool post） |
|
滾珠絲杠直徑*螺距 |
Ball screw dia*thread pitch(mm) |
X:32*05 Z:50*10 |
|
刀架最大行程X/Z(mm) |
Maximum travel of tool slide X/Z(mm) |
500/1200,1650,3100 |
|
機床外形尺寸（(L×W×H）mm |
L*W*H(mm) |
3200(3700)（5200）*1820*1780 |
|
機床重量Kg |
weight(kg) |
3600/3900/5400 |
