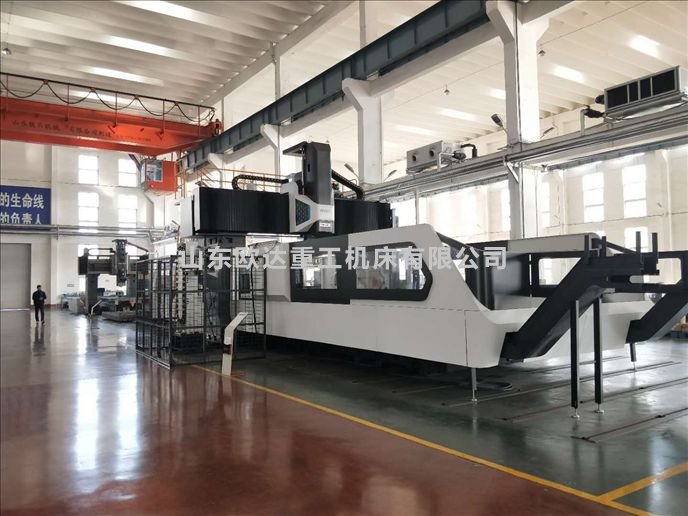

1米2米3米4米5米6米龍門加工中心
時間:2019-06-03 16:05 來源:http://www.kayoka.net 作者:龍門刨床
可根據客戶需求定做1米2米3米4米5米6米龍門加工中心。性能特點：機床基礎件均采用優質高強度鑄鐵，龍門式框架結構，整機具有良好的剛性，抗震性和精度保持性。定梁式結構。XY采用重載直線滾動導軌、承載大、精度高。Z軸為硬軌結構，確保Z向經給的剛性和高精度進給的保持性。
|
技術參數 |
單位 |
GMC1225A |
GMC1225(X向線規) |
|
工作臺尺寸 |
MM |
2500×1250 |
2500×1250 |
|
1米2米3米4米5米6米龍門加工中心的主軸錐度 |
|
BT50 |
BT50 |
|
工作臺縱向行程 |
MM |
2000 |
2700 |
|
溜板橫向行程 |
MM |
1700 |
1700 |
|
滑枕銑頭垂向行程 |
MM |
750 |
1000 |
|
1米2米3米4米5米6米龍門加工中心的工作臺最大承重 |
KG |
6000 |
5000 |
|
T型槽個數/寬度/間距 |
MM |
7-28-160 |
7-28-160 |
|
1米2米3米4米5米6米龍門加工中心的過龍門寬度 |
MM |
1600 |
1750 |
|
主軸端面至工作臺距離 |
MM |
150-900 |
150-1150 |
|
主軸轉速 |
R/MIN |
30-4000 |
30-3200 |
|
主軸電機功率 |
KW |
15/18.5 |
15/18.5 |
|
進給速度 |
X,Y |
MM/MIN |
1-4000 |
1-4000 |
|
Z |
MM/MIN |
1-2000 |
1-2000 |
|
快速移動 |
X,Y |
MM/MIN |
10000 |
12000 |
|
Z |
8000 |
8000 |
|
定位精度(X,Y,Z) |
MM |
0.030,0.025,0.022 |
0.030,0.025,0.022 |
|
重復定位精度 |
MM |
0.014,0.013,0.012 |
0.014,0.013,0.012 |
|
外形尺寸（長×寬×高） |
MM |
7200×4000×4500 |
7200×4000×4500 |
|
整機重量 |
KG |
24000 |
23000 |
|
