XK5032/5040數控立式銑床

時間:2016-10-21 10:23 來源:www.kayoka.net 作者:銑床

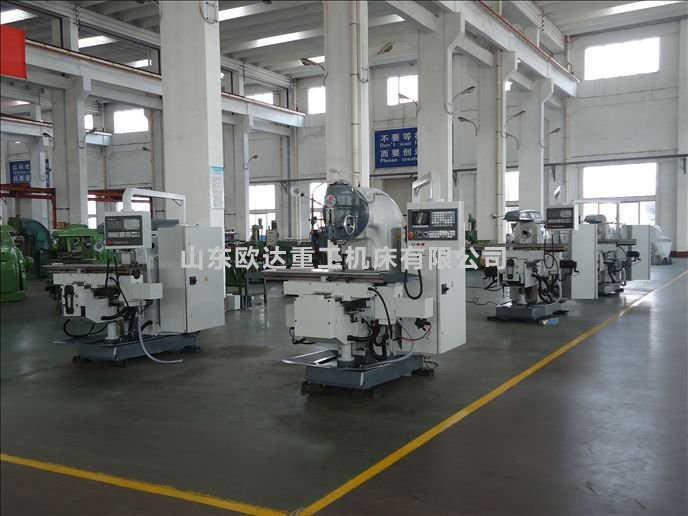

銑床XK5032為數控立式銑床，是在銑床X5032（銑床X5040）的基礎上改進的一款設備，可根據客戶的需要定做XK5032/5040數控立式銑床的工作臺長度，以及工作臺的縱向行程，并可以根據客戶需求配備數控系統。

XK5032/5040數控立式銑床的主要技術參數	UNIT	XK5032	XK5040
工作臺尺寸	MM	1320×320	1700×400
工作臺行程X,Y,Z	MM	800×280×350	920×350×450
T型槽個數/寬度/間距	MM	3-18-70	3-18-90
主軸錐度		ISO50	ISO50
工作臺最大承重	KG	320	500
主軸端面至工作臺面距離	MM	40-390	50-500
XK5032/5040數控立式銑床的主軸中心線至立柱導軌面距離	MM	350	450
快速進給速度（X/Y/Z）	MM/MIN	6000/6000/3000	6000/6000/3000
進給移動速度 X/Y（Z）	MM/MIN	6-3200（3-1600）	6-3200(3-1600)
主軸行程	MM	70	85
主軸轉速范圍	R/MIN	30-1500（18級）	30-1500（18級）
XK5032/5040數控立式銑床的立銑頭最大回轉角度		±45°	±45°
主軸電機功率	KW	7.5	11
縱橫向進給電機扭矩（X/Y）	NM	12	12
垂向進給電機扭矩（Z）	NM	22	22
主軸最大扭矩	NM	1000	1000
外型尺寸 (L×W×H)	MM	1929×2055×1960	2310×2200×2394
整機重量	KG	2800	3850
